光學顯微鏡觀察方式大盤點：明場

光學顯微鏡適用于多種檢材，如組織切片、活細胞、電路板等。不同檢材光學特性差異大，需使用不同觀察方式，主要有明場、相差、熒光、偏光、DIC、暗場、霍夫曼相襯七大方式。

一臺光學顯微鏡可能擁有一種或多種觀察方式，今天我們先來說說明場觀察方式。

（1）成像原理

明場觀察是光學顯微鏡基礎的觀察方式，其利用可見光（約400-700nm）作為照明光源，光線相位、照射角度等性質不作改變，直接照射在樣品上進行成像。

明場觀察有透射照明和反射照明兩種照明方式，前者是照明光線透過樣品后進入物鏡，主要適合有透明度的薄樣品；后者是照明光線照射到樣品后反射進入物鏡，主要適合不透明的厚樣品。

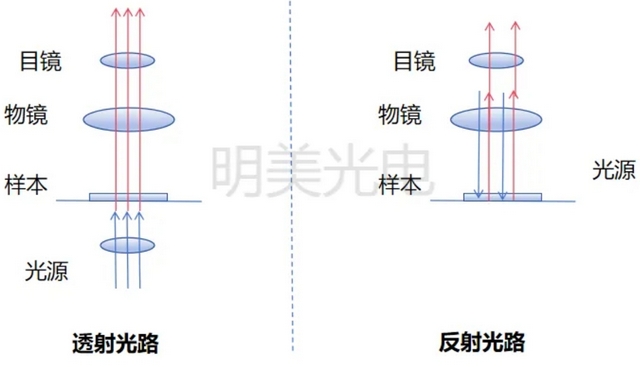

透射與反射（落射）光路示意圖

（2）關鍵部件

明場觀察不需要特殊的部件，其效果主要受光源和聚光鏡影響。光源有兩項核心規格，色溫和顯色性。聚光鏡核心規格是數值孔徑。

傳統以鹵素燈等作為光源，其特點是色溫偏暖，約3000K，亮度越低色溫越暖。人眼觀察較為舒適，顯色性高，但一般需要在光源處使用RBD日光濾光片或藍色濾光片校正色溫，否則對于樣本中紅染、黃染等細節的分辨很差。主要缺點是發熱大、使用不當容易燒，另外用濾色片校正色溫會損失光強，對拍照有影響。

使用技巧：關鹵素燈光源前先把光強調低。以高光強啟動鹵素燈容易導致燈泡燒壞，調低光強再關，可以避免下次開燈時意外燒壞燈泡。LED光源則基本不影響，但養成好習慣總是有益的。

目前專業LED光源已逐步成為主流，其色溫恒定在5000K左右，接近日光的平均色溫，顯色性較好，人眼觀察和數字相機成像都有較好效果。此外LED光源功耗低亮度高，一般3W LED可以達到30W鹵素燈光強，方便即開即用，壽命長，免維護，因此明美大部分顯微鏡均默認采用LED作為明場光源，鹵素燈則作為可選。

左圖：鹵素燈照明；右圖：LED燈照明

聚光鏡會有倍數刻度或者數值孔徑刻度，一般調到物鏡對應的倍數，或者比物鏡數值孔徑稍低的數值即可。更準確的調試方式，拔出目鏡，邊調節孔徑光闌邊從觀察筒觀察物鏡后焦平面，當畫面占視野3/4左右時效果好，但不建議頻繁這樣操作，因為容易讓觀察筒進灰。

產品小知識1：除了數值孔徑，聚光鏡還有消色差、消球差等規格區別，在40X以上會對成像質量有較大影響，所以并不是數值孔徑高就等于更好。

產品小知識2：如果您想使用超低倍2X物鏡，您需要選配搖出式聚光鏡。

（3）成像特點

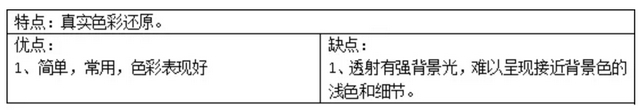

明場觀察能較好地呈現樣品色彩，但襯度較低，尤其是透射照明的明場中。在透射照明成像過程中，帶有樣品信息的光線與背景光線混合在一起，這使樣品淺色部分與背景對比度較低，遇到活細胞等透明樣品基本看不出細節。因此，該觀察方式適合已經染色樣品或本身有顏色的樣品進行成像。

（4）主要應用

①醫學診斷：HE、IHC等染色病理切片檢驗

明美研究級生物顯微鏡ML51-N明場觀察樣品圖

左圖：HE 組織病理切片樣品  右圖：IHC 免疫組化樣品

②材料分析：金相組織、電路芯片等。

明美金相顯微鏡MJ43拍攝的明場金相組織

③生物學研究：如觀察組織器官、細胞結構、微生物等。

明美體視顯微鏡MZX100拍攝的蜜蜂

（5）明美產品

①生物顯微鏡

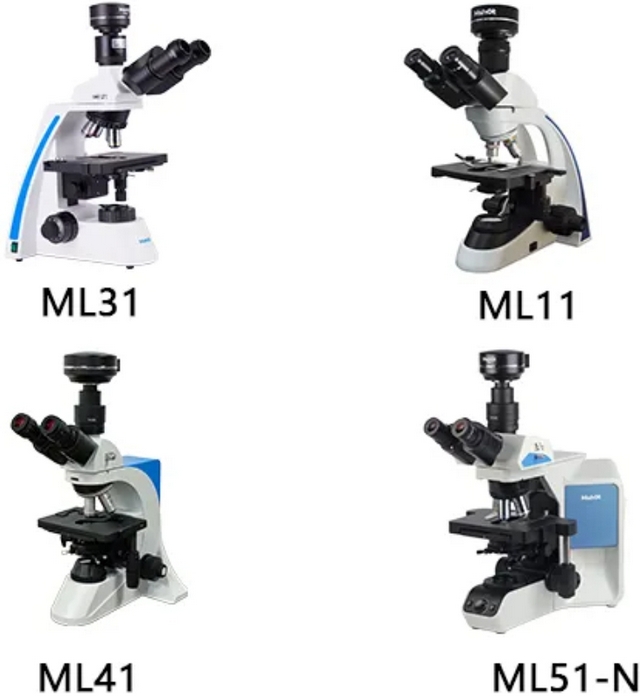

產品：ML11/ML31/ML41/ML51

• 配置白光LED光源，成像明亮清晰

• 采用無限遠光路系統，可靈活升級配置

• 適用于教學、科研、醫療診斷等場景

②金相顯微鏡

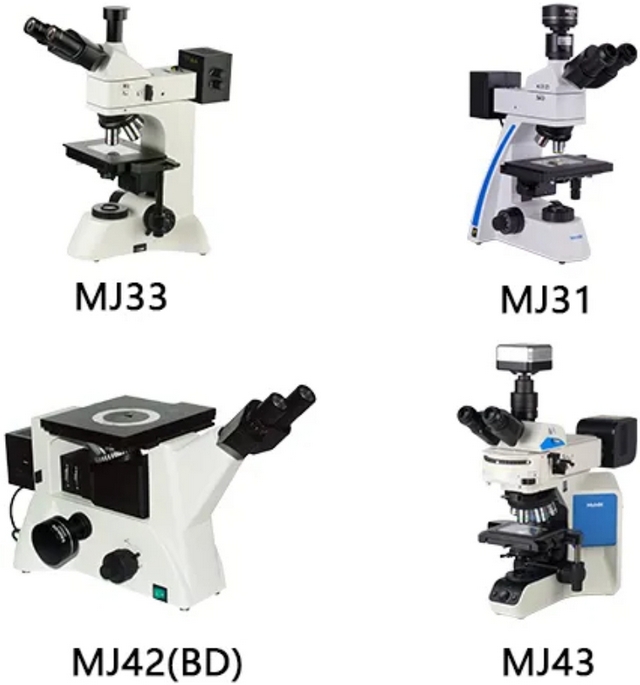

產品：MJ31/MJ33/MJ43/MJ41-LED/MJ42

• 可配置LED或鹵素燈等光源，滿足不同觀察習慣

• 配置長工作距離金相物鏡，成像清晰，對比度高

• 適用于工業、材料學等觀察場景

③體式顯微鏡

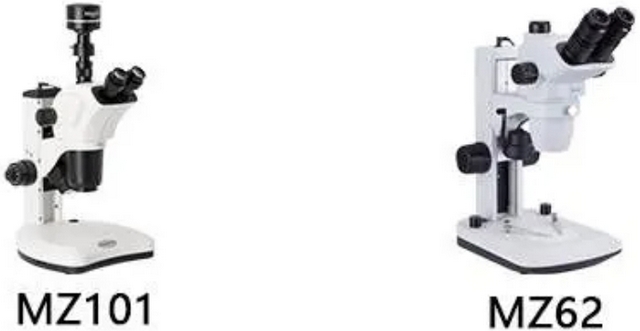

產品：MZ62/MZ101

• 獨立雙光路系統設計，成像具有立體感

• 可配備透射與反射LED光源，適配不同檢材

• 可適用于常規生物醫學檢驗，科研研究和工業檢測等高精度觀察領域

④顯微鏡相機

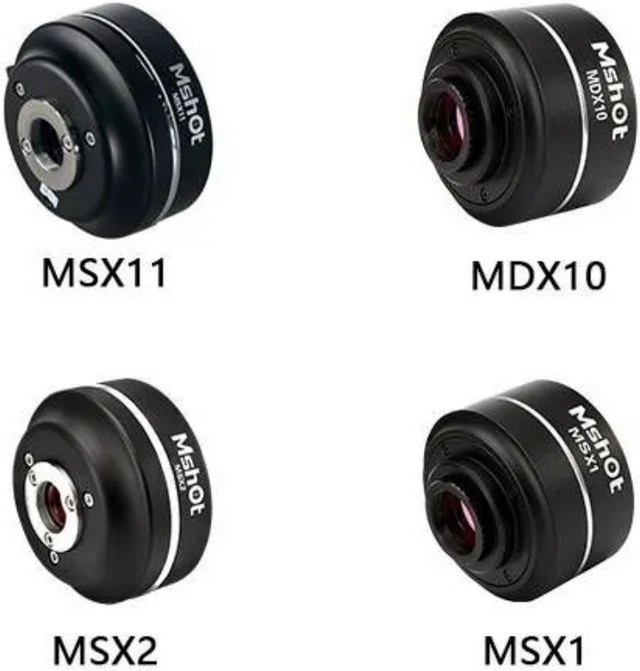

產品：MSX11/MSX2/MSX1/MDX10

• 大靶面尺寸感光芯片，高像素設計，細節成像更清晰

• 靈敏度高，色彩還原性好

• 軟件易用，可搭配明美及其他品牌顯微鏡

本期的文章就到這里，希望對大家有幫助，下一期我們介紹相差觀察。
